Schachtfutter für Betonrohre nach DIN 4032 und Stahlbetonrohre nach DIN 4035

Inhaltsverzeichnis

Beschreibung Einsatzbereiche Zeichnung Abmessung Bestellhinweise

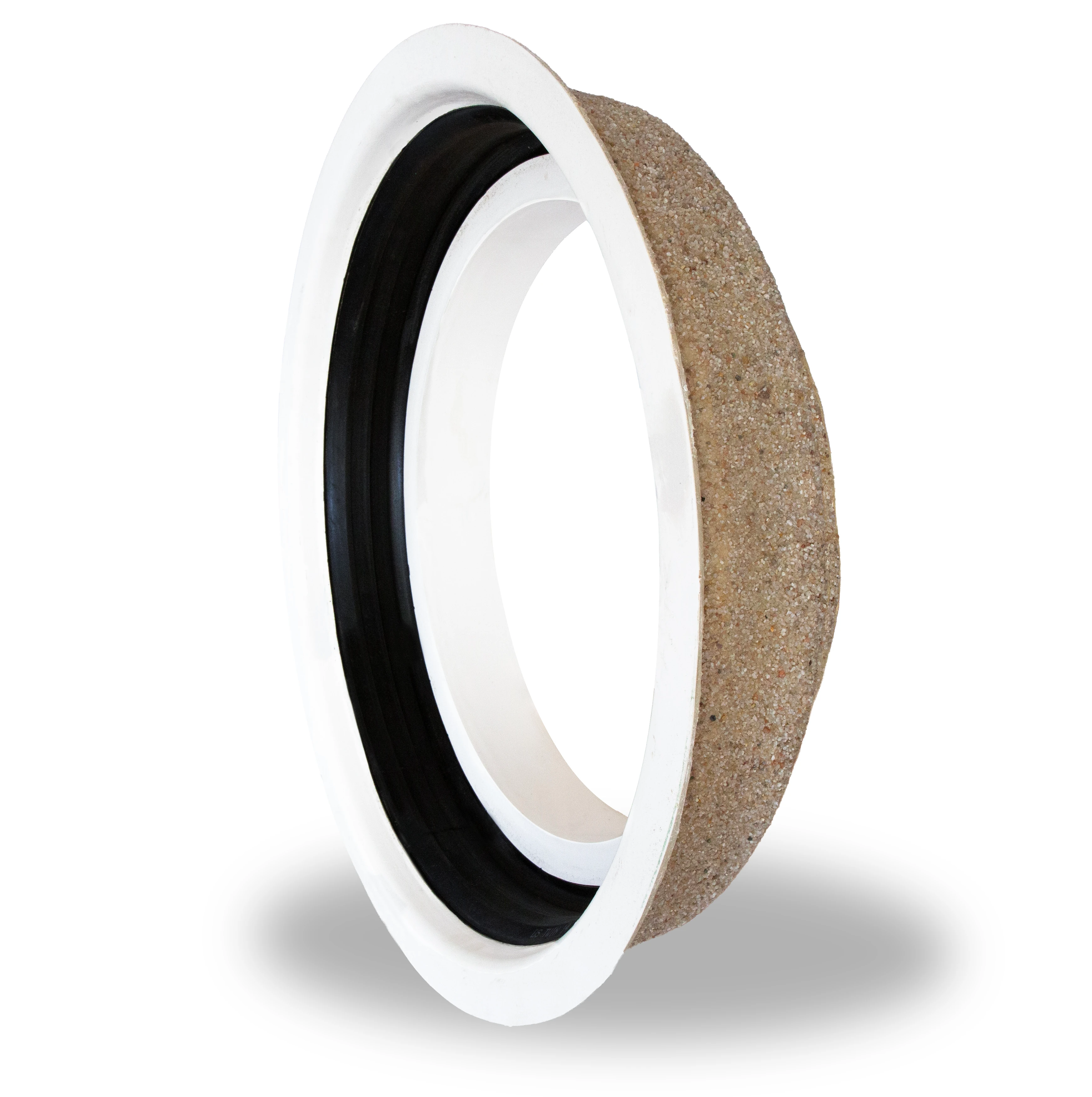

Die Schachtfutter sorgen für eine dauerhaft dichte und passgenaue Anbindung von Betonrohren an Schachtbauwerke. Das GFK-Schachtfutter mit besandeter Außenfläche gewährleistet einen sicheren Verbund im Beton. Je nach Ausführung kommt eine BL-Dichtung (Standard) bzw. bei DN 900 eine Keildichtung zum Einsatz. Erhältlich für Rohre in DN 300–1200 in den Standardbaulängen L = 150 mm und L = 200 mm. Auf Kundenwunsch fertigen wir auch längere Ausführungen, wie 250 mm, 300 mm, 350 mm, 400 mm usw.

Drei Steigbügel in der Form A übereinader angeordnet in schwarz, orange und violett

Einsatzbereiche

Für Zu- und Abläufe als Freispiegelleitungen in Schachtbauwerken des Tief- und Kanalbaus, z. B. für Regen- und Schmutzwasser, im Neubau wie in der Sanierung.

Das Schachtfutter

  • Normgerecht: Betonrohre DIN 4032, Stahlbetonrohre DIN 4035
  • Material: GFK, außen besandet – robust und korrosionsbeständig
  • Dichtungsmaterial: EPDM nach DIN EN 681-1 – alterungs-, ozon- und witterungsbeständig
  • Varianten: d3 = 386–1434 mm, passend zu DN 300–1200
  • Einbaulängen: Standard 150/200 mm; Sonderlängen auf Anfrage
  • Handling: Geringes Gewicht – erleichtert Transport und Einbau

Zeichnung

mit BL-Dichtung

Zeichnung eine Schachfutters ohne Rohranschlag für KG-Rohr und PVC-Rohr.

mit Keildichtung

Zeichnung eine Schachfutters mit Stützschulter welches der Ausführung für ein GFK-Rohr entspricht.

Abmessung

Für Anschlussrohr Schachtfutter
d3 (Ø-Außen) DN = Ø-Innen Art-Nr. L Dichtung Material D4 B D1 M N A (Aufnahme)
386 300 SF.BMI.0300.386.150
SF.BMI.0300.386.200		 150mm
200mm		 BL-Dichtung GFK-besandet 399 mm 378 mm 300 mm 100 mm
404 300 SF.BMI.0300.404.150
SF.BMI.0300.404.200		 150mm
200mm		 BL-Dichtung GFK-besandet 415 mm 395 mm 300 mm 100 mm
426 300 SF.BMI.0300.426.150.L
SF.BMI.0300.426.200.L		 150mm
200mm		 BL-Dichtung GFK-besandet 438 mm 411 mm 300 mm 100 mm
496 400 SF.BMI.0400.496.150
SF.BMI.0400.496.200		 150mm
200mm		 BL-Dichtung GFK-besandet 509 mm 486 mm 400 mm 100 mm
505 400 SF.BMI.0400.505.150
SF.BMI.0400.505.200		 150mm
200mm		 BL-Dichtung GFK-besandet 517 mm 495 mm 400 mm 100 mm
526 400 SF.BMI.0400.526.150.L
SF.BMI.0400.526.200.L		 150mm
200mm		 BL-Dichtung GFK-besandet 539 mm 515 mm 400 mm 100 mm
610 500 SF.BMI.0500.610.150
SF.BMI.0500.610.200		 150mm
200mm		 BL-Dichtung GFK-besandet 622 mm 600 mm 500 mm 100 mm
626 500 SF.BMI.0500.626.150.L
SF.BMI.0500.626.200.L		 150mm
200mm		 BL-Dichtung GFK-besandet 636 mm 616 mm 500 mm 100 mm
726 600 SF.BMI.0600.726.150
SF.BMI.0600.726.200		 150mm
200mm		 BL-Dichtung GFK-besandet 736 mm 715 mm 600 mm 100 mm
844 700 SF.BMI.0700.844.150
SF.BMI.0700.844.200		 150mm
200mm		 BL-Dichtung GFK-besandet 867 mm 832 mm 700 mm 100 mm
962 800 SF.BMI.0800.962.150
SF.BMI.0800.962.200		 150mm
200mm		 BL-Dichtung GFK-besandet 977 mm 949 mm 800 mm 110 mm
1080 900 SF.BMK.0900.1080.150
SF.BMK.0900.1080.200		 150mm
200mm		 Keildichtung GFK-besandet 1082 mm 900 mm 70 mm 30 mm 1228 mm
1198 1000 SF.BMI.1000.1198.150
SF.BMI.1000.1198.200		 150mm
200mm		 BL-Dichtung GFK-besandet 1220 mm 1185 mm 1000 mm 110 mm
1434 1200 SF.BMI.1200.1434.150
SF.BMI.1200.1434.200		 150mm
200mm		 BL-Dichtung GFK-besandet 1459 mm 1418 mm 1200 mm 110 mm

Bestellhinweise

Für die Auswahl des passenden Schachtfutters ist der d3-Außendurchmesser maßgeblich. D3 entspricht dem Spitzende des Anschlussrohres und kann je nach Rohrsystem variieren – bitte den d3-Wert beim Rohrhersteller erfragen. Weitere Maßangaben wie D4, B, D1, M, N, A dienen nur der technischen Information und sind für den Bestellvorgang nicht erforderlich.
